IFCファイルを作る/(19)IFC2x用テストデータに属性を付加する

2014年9月2日作成、2024年1月1日変更

三木(作成時、IAI設備FM分科会に所属)

(注)利用したIFCのバージョンは2.0。以降のバージョンでは差異がある。

IFC2x用テストデータのダクト部材(直管)に属性を付加してみた。

部材はIFCFLOWSEGMENT(#43)、属性はIFCPROPERTYSET(#303)である。

また両者の関連付けは、IFCRELDEFINESBYTYPE(#301)とIFCDUCTSEGMENTTYPE(#302)でおこなっている。

#43 = IFCFLOWSEGMENT ('1O_5sgEIT4NgqyoI7fZAT1', #85, $, $, $, #84, #79, $, .FLUIDFLOW., .NOTDEFINED.);

・

・

#291 = IFCORGANIZATION ('IAI JP', 'IAI JP', 'IAI JP', $, $);

#292 = IFCAPPLICATION (#291, '2.X', 'BSFM', 'BSFM');

#293 = IFCPERSON ($, 'IAI JP BSFM WG Members', $, $, $, $, $, $);

#294 = IFCPERSONANDORGANIZATION (#293, #291, $);

#295 = IFCOWNERHISTORY (#294, #292, $, .NOCHANGE., $, $, $, 0000000000);

#301 = IFCRELDEFINESBYTYPE('0000000000000000000001',#295,$,$,(#43),#302);

#302 = IFCDUCTSEGMENTTYPE('0000000000000000000002',#295,'Rect Duct',$,$,(#303),$,$,$,.RIGIDSEGMENT.);

#303 = IFCPROPERTYSET('0000000000000000000003',#295,'SXFver3AP',$,(#304,#305,#306,#307,#308,#309,#310,#311));

#304 = IFCPROPERTYSINGLEVALUE('Data Type',$,IFCLABEL('Duct'),$);

#305 = IFCPROPERTYSINGLEVALUE('Company Code',$,IFCLABEL('unknown'),$);

#306 = IFCPROPERTYSINGLEVALUE('System Name',$,IFCLABEL('SA'),$);

#307 = IFCPROPERTYSINGLEVALUE('System Number',$,IFCLABEL('1'),$);

#308 = IFCPROPERTYSINGLEVALUE('Pattern No. Large Class',$,IFCLABEL('3'),$);

#309 = IFCPROPERTYSINGLEVALUE('Pattern No. Small Class',$,IFCLABEL('1'),$);

#310 = IFCPROPERTYSINGLEVALUE('WA',$,IFCNUMERICMEASURE(800),$);

#311 = IFCPROPERTYSINGLEVALUE('WB',$,IFCNUMERICMEASURE(300),$);

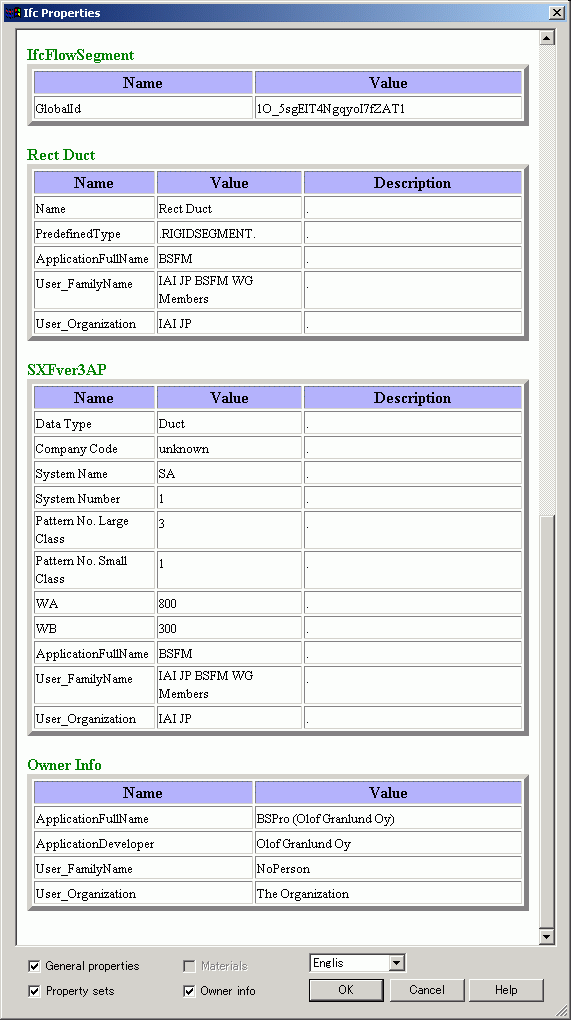

DDS IFC-Viewerで確認すると属性が表示される。

属性にはSXFver3AP(BE-Bridge)を流用した。

SXFver3AP(BE-Bridge)の属性は30項目以上あるが、今回付加したものはその一部である。

SXFver3APの属性名は本来、日本語だが、文字化けするので適当な英語で代替した。

データ種別	:	Data Type
会社コード	:	Company Code
系統名	:	System Name
系統番号	:	System Number
パターンNo.大分類	:	Pattern No. Large Class
パターンNo.小分類	:	Pattern No. Small Class

ちなみに、日本語はファイル中で、例えば、

データ種別	:	\X\83f\X\81[\X\83^\X\8E\X\ED\X\95\X\CA
会社コード	:	\X\89\X\EF\X\8E\X\D0\X\83R\X\81[\X\83h

のように表記されていても文字化けする。

文字化けはViewer側の問題と思われるが、SXFver3APをIFCに持ち込む際には、日本語表記とするのか、英語表記とするのかを決める必要がある。

日本語表記とした場合、

・日本人には分かりやすい。

・SXFver3APの定義をそのまま使える。

というメリットがある反面、

・外国のソフトでは文字化けする可能性がある。

・外国の人にはデータの意味が理解できない。

というデメリットがある。

意見の分かれるところだろうが、個人的にはやはり英語表記なのかなと思う。

パターンさえ決まれば属性を付加するのは容易である。

もはや何年もかかる話ではなかろう。
