線路考(30)(20250712)

盆踊りやぐら(照明塔の愛称)が、気になる。

せっかく点灯できるようにしてあるのに、配線するのをサボったままだ。

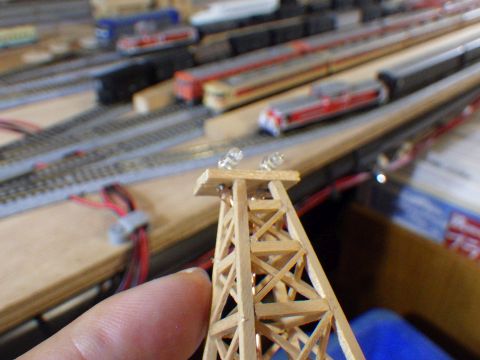

写真照明塔

よく見ると、マジメに作っているなぁ。エライぞ→昔の自分。

なので、やっぱり、点灯させたいなぁ。

写真照明塔

配線して点灯させるのはいーけど、電源をどーする？

以前は、余った電源アダプターを使っていたけど、何となく、パワーパックのアクセサリー用電源を使ってみたい。

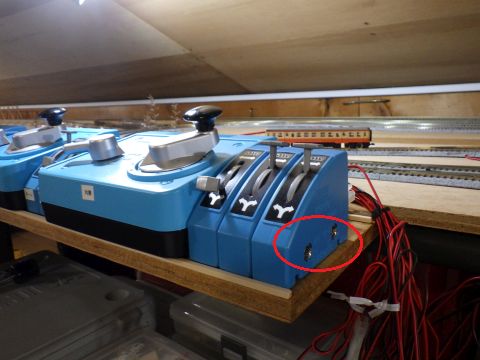

写真 KATOのパワーパック

つーか、都合良く、こんなものが余っているし。

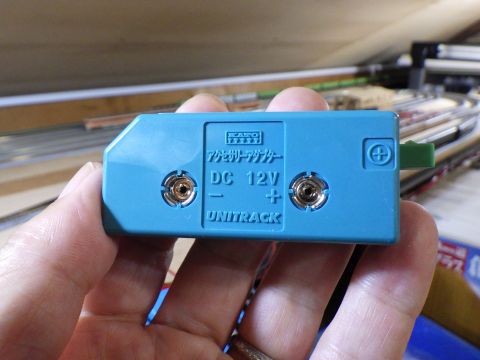

写真 KATOのアクセサリーアダプター

さらに、都合良く、こんなものも余っているし。

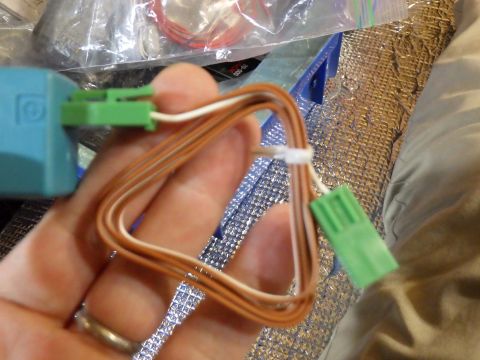

写真電源ケーブル

さらにさらに、都合良く、こんなものも余っているし。

何だか、都合良すぎるんじゃね？(-_-)つーか、余らせ過ぎじゃね？

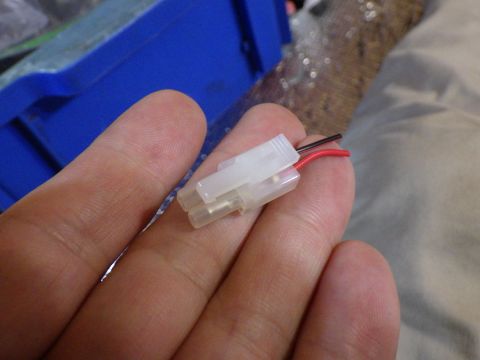

写真配線コネクター

大昔の記録によると、盆踊りやぐらに使っているLEDの仕様は、定格電圧3.5V、定格電流20mAだ。つまり、LEDの抵抗(？)は、3.5V÷20mA＝175Ω。

例えば、電源の電圧が6Vだと、6V－3.5V＝2.5Vを抵抗に持たせるので、抵抗値は175Ω×(2.5V÷3.5V)＝125Ωってことかな。仕様では6Vで120Ωなので、まぁ、当たらずとも遠からずじゃないかな。

なので、電源が12Vだと、抵抗値は175Ω×(8.5V÷3.5V)＝425Ω。

手持ちの抵抗を探すと、手頃な470(黄紫茶)Ωや560(緑青茶)Ωはなかったけど、680(青灰茶)Ωがあった。まぁ、いーか。

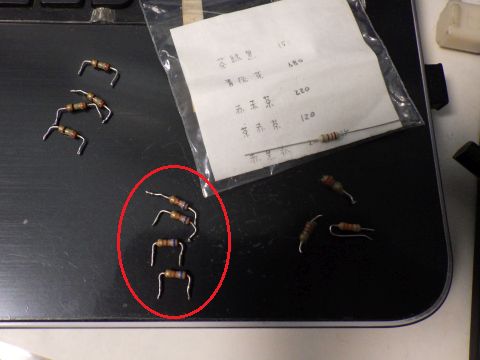

写真抵抗

では、工作ぅ。

盆踊りやぐらの120(茶赤茶)Ωの抵抗を付け替えて、圧着端子を配線コネクターに付け替える。

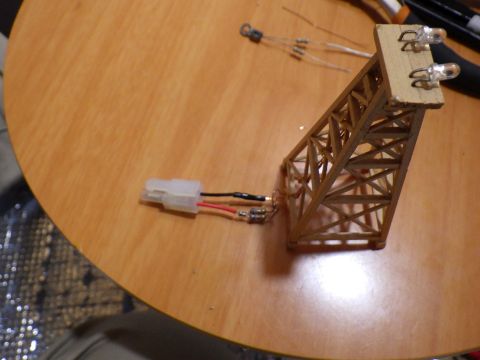

写真照明塔

盆踊りやぐらとパワーパックを配線でつなぐと、無事に点灯。いーね。

にしても、屋根裏部屋は、アッチーっ。(-_-)修行。

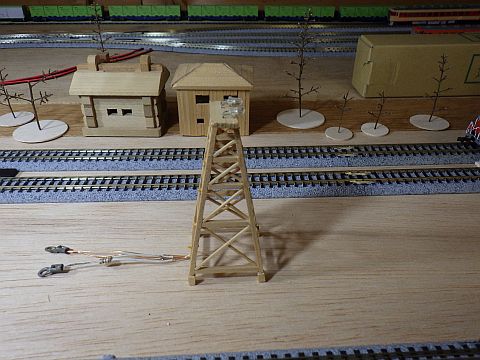

写真照明塔(2025年7月7日)
