線路考(31)(20250719)

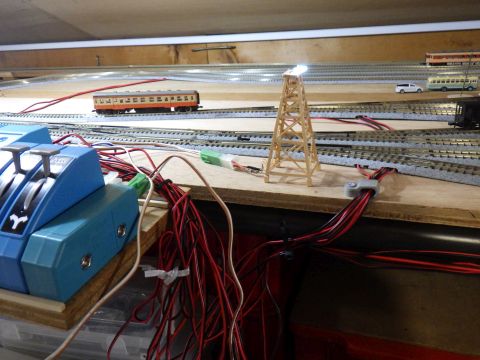

盆踊りやぐらは点灯したけど、点灯しっぱなしが気になる。

アクセサリーアダプターに、スイッチがあればなぁ。

写真 照明塔

でも、天下のKATOさんが、スイッチをケチったとは思えないので、スイッチを付ける楽しみを残しておいてくれた、ってことだな。

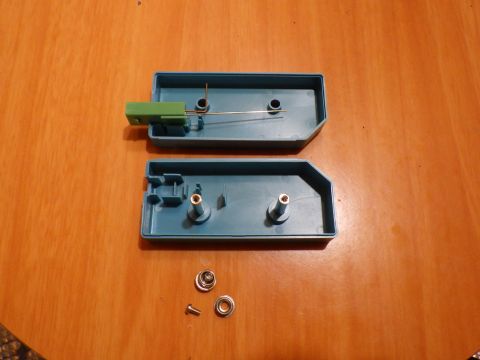

簡単に分解できるのも、その証{あかし}に違いない。

写真 アクセサリーアダプター

スイッチは、単にON/OFFするだけなので、中点なしの、3極のスイッチでよし。

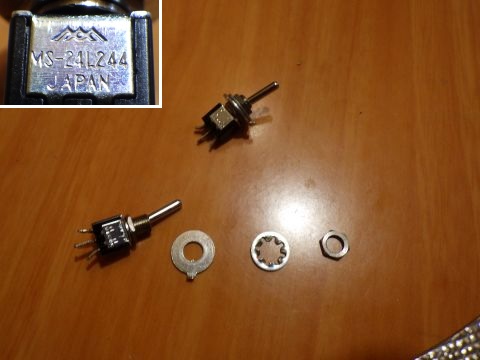

そーゆースイッチなら、たくさん持ってるさぁ。型番はMS-24L244で、容量は3A125Vで、メイドインジャパン。ずいぶん昔に、同好の先輩にいただいたもの。ありがたいなぁ。

写真 スイッチ

では、工作開始ぃ。

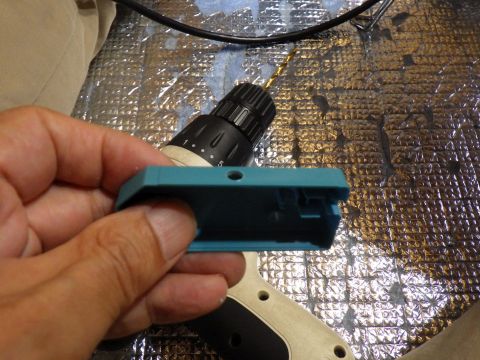

ケースの片側に5mmの穴を開けて、

写真 アクセサリーアダプター

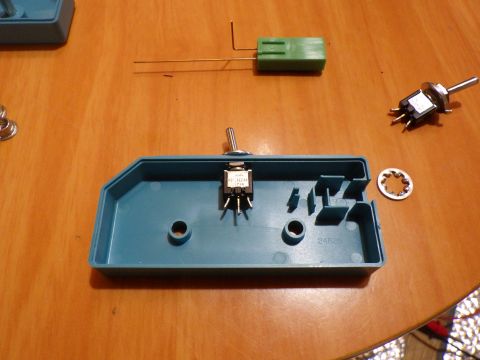

スイッチを付ける。

スイッチの首が短いので、歯付きワッシャーは省略。まぁ、大丈夫でせぅ。

写真 アクセサリーアダプター

コネクターを戻して、スイッチの配線を考える。

写真 アクセサリーアダプター

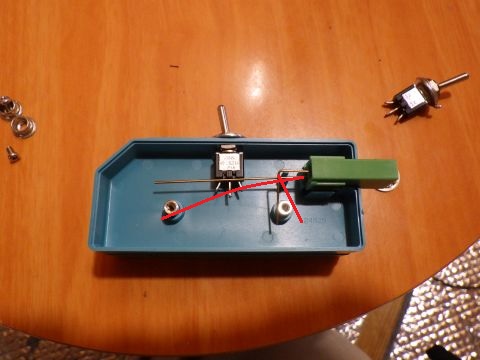

本来は、コネクターにつながる2本の銅線が、アダプターの両面をつなぐ軸に接触するようになっている。

写真 アクセサリーアダプター

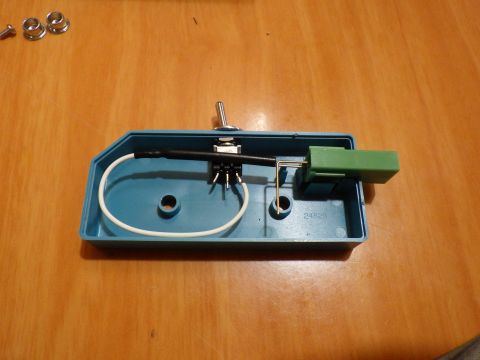

2本のうち1本を、スイッチにつないで、

写真 アクセサリーアダプター

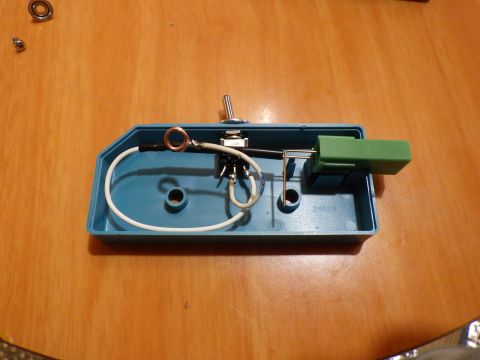

新しい銅線を軸に合わせて輪っかにして、スイッチにつなぐ。

写真 アクセサリーアダプター

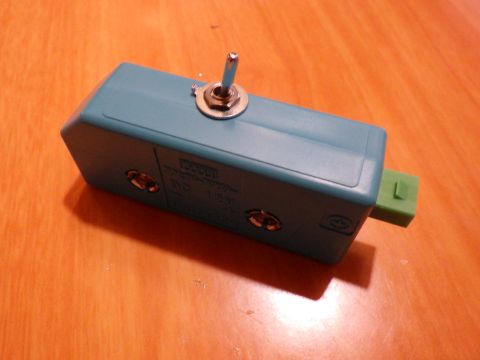

片側の軸を輪っかに通して、もう片側の軸を元々の銅線に接触させて、ケースを元に戻して、

写真 アクセサリーアダプター

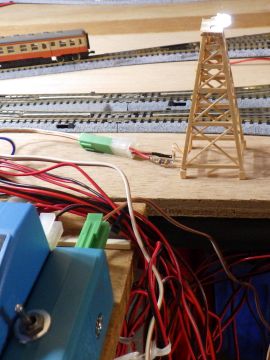

盆踊りやぐらとパワーパックをつなぐと、無事にON/OFF。いーね。

---
