準備工作(14)(20250823)

ここで一句。「行き詰まり、ああ行き詰まり、行き詰まり。」トホホ。

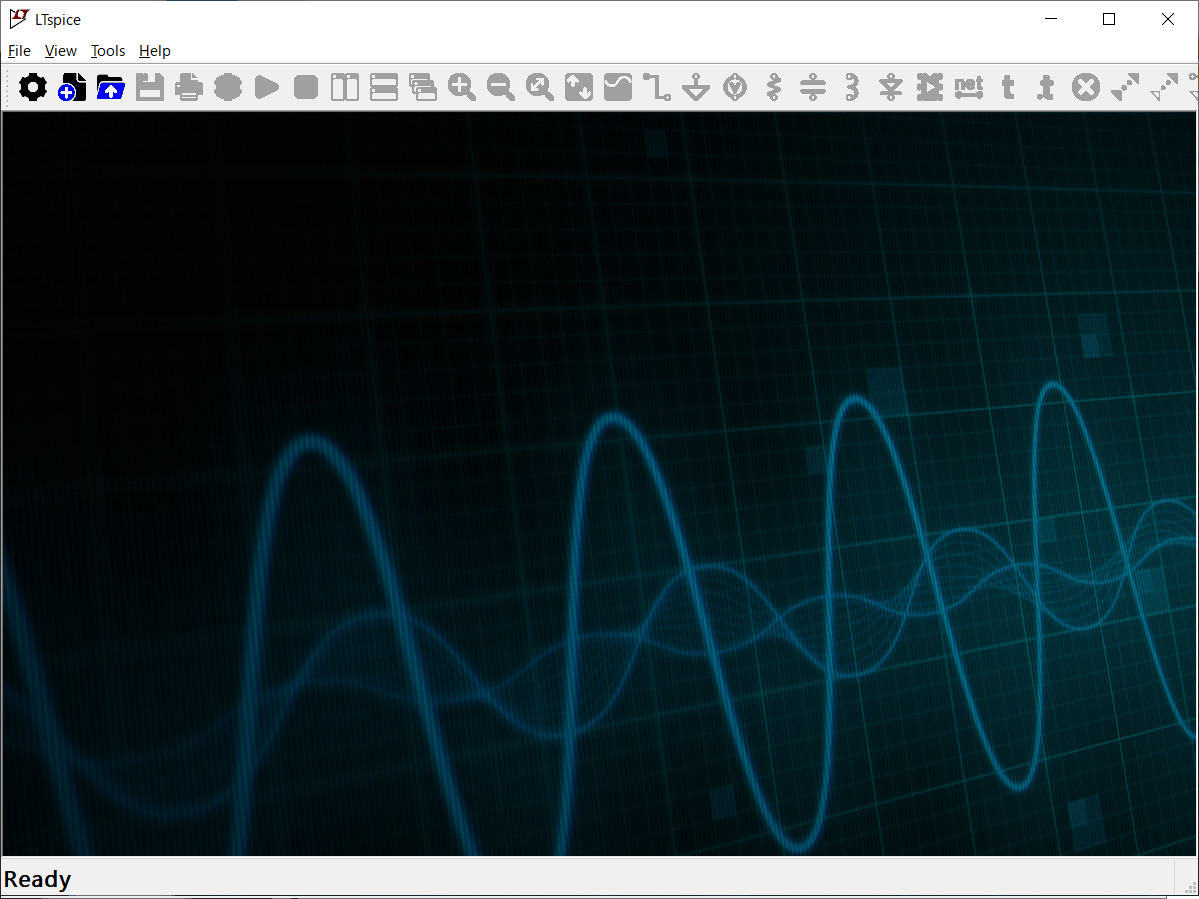

でも、このまま放置ってワケにもいかないので、乗り気はあまりしないけど、電子回路のシミュレーションソフトを使ってみることにした。

いろいろなソフトがあるらしいけど、初心者向けの定番は、ANALOG DEVICES社のLTspiceらしい。LTは開発元のLinear Technology社、spiceはSimulation Program with Integrated Circuit Emphasisを意味するらしい。

初心者向けと言っても、はたして爺に使えるのかーっ？

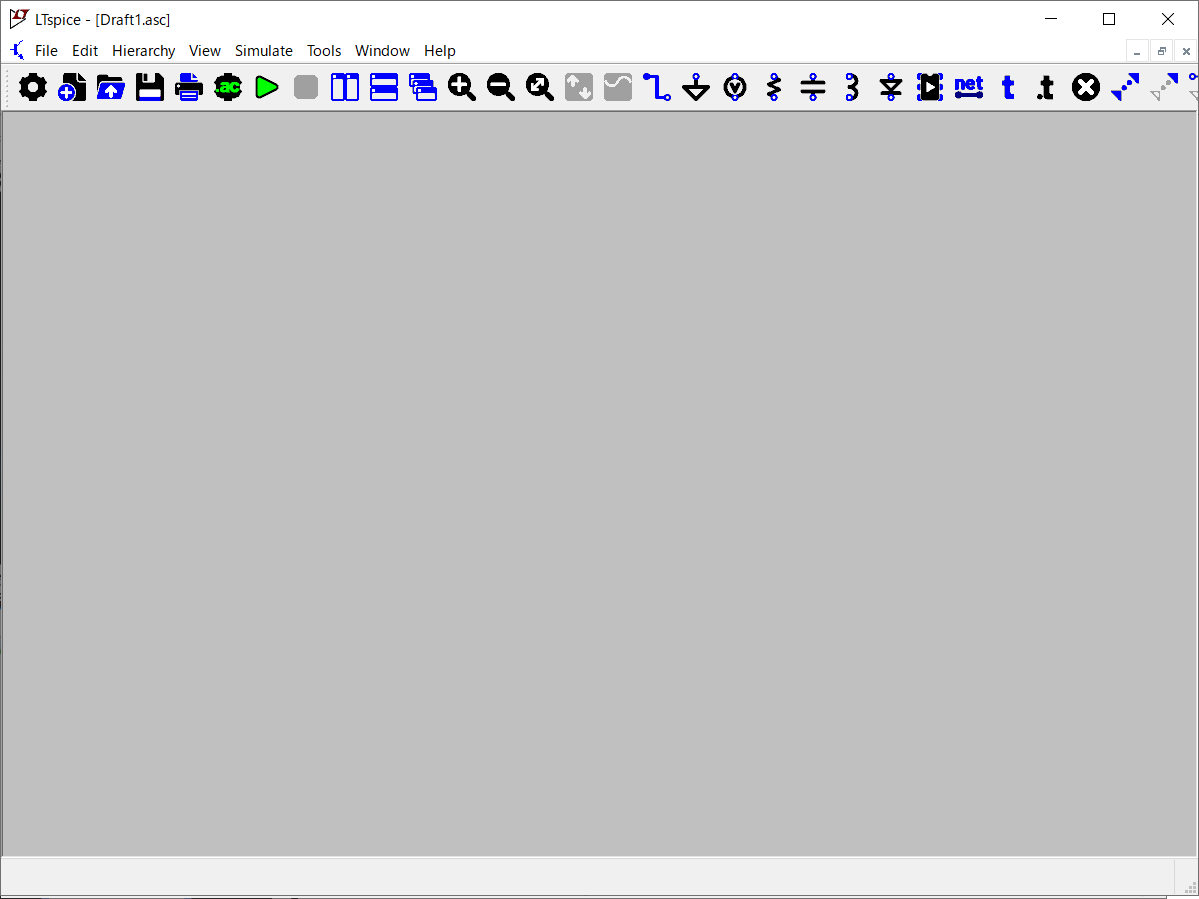

使い方は、実物と同じで、部品を置いて、配線をつないで、回路を作る。

それは分かるけど、最初は、簡単な(？)回路でトライしないとな。できれば、実際に動いた回路が良さげ。なので、これなんて、どーよ。

まず、部品リストから、ICの7404を探したけど、見つからず。いきなり、初心者にはキツイなぁ。むーん。

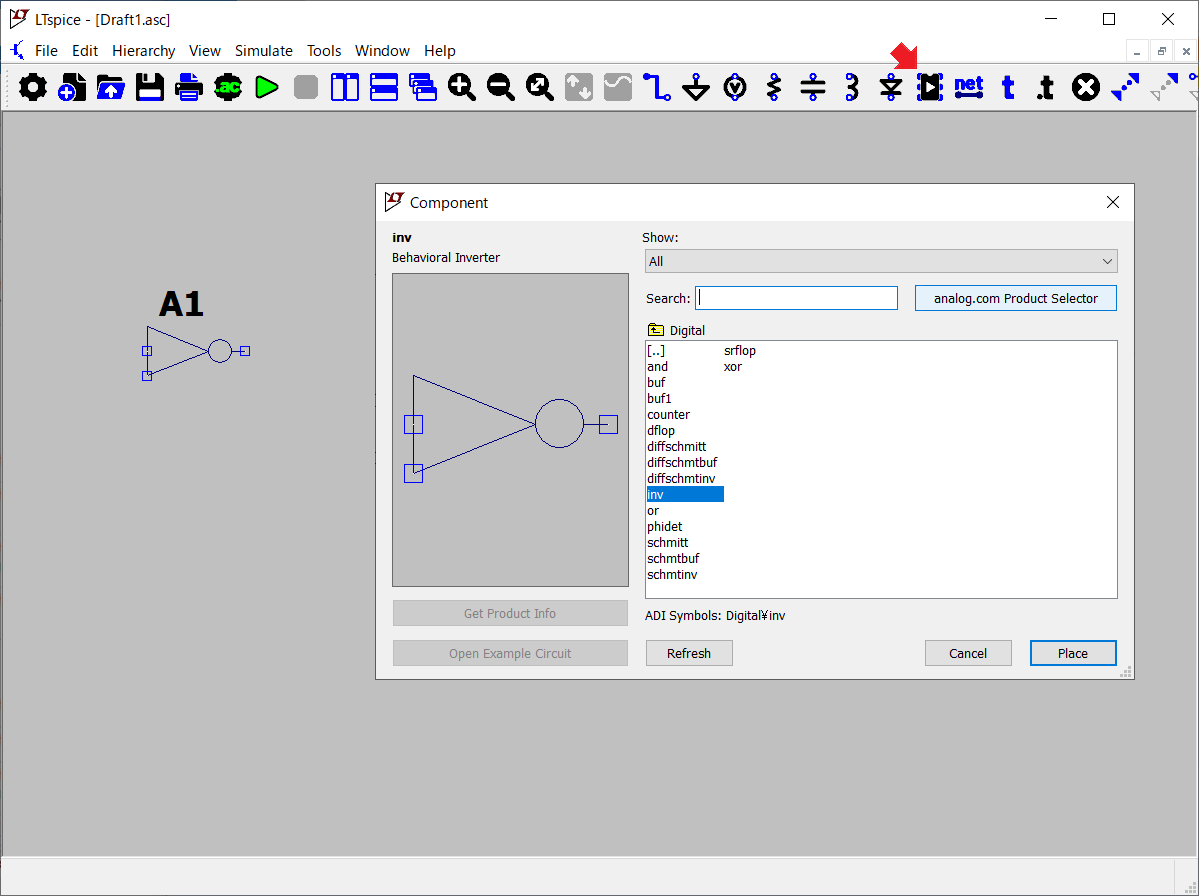

でも、NOT(INV: Inverce)が見つかったので、置く。

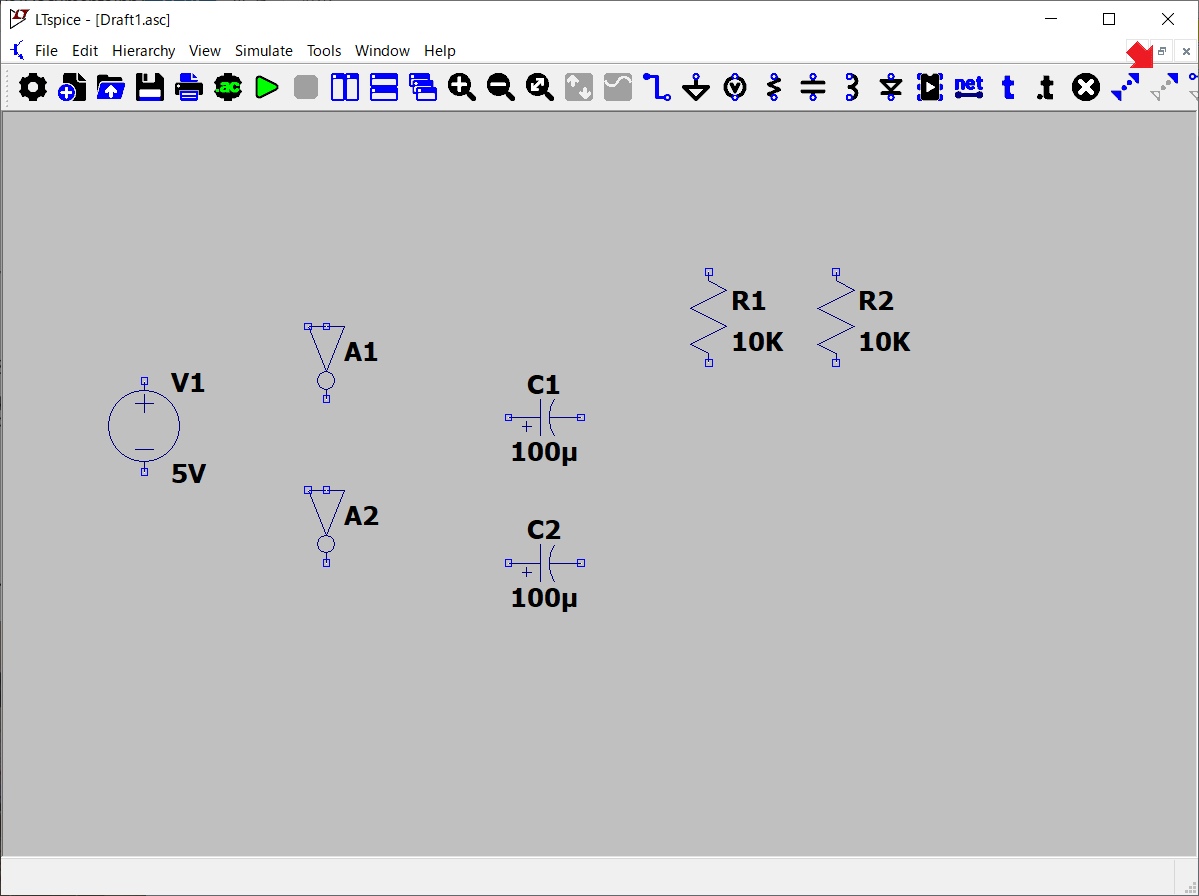

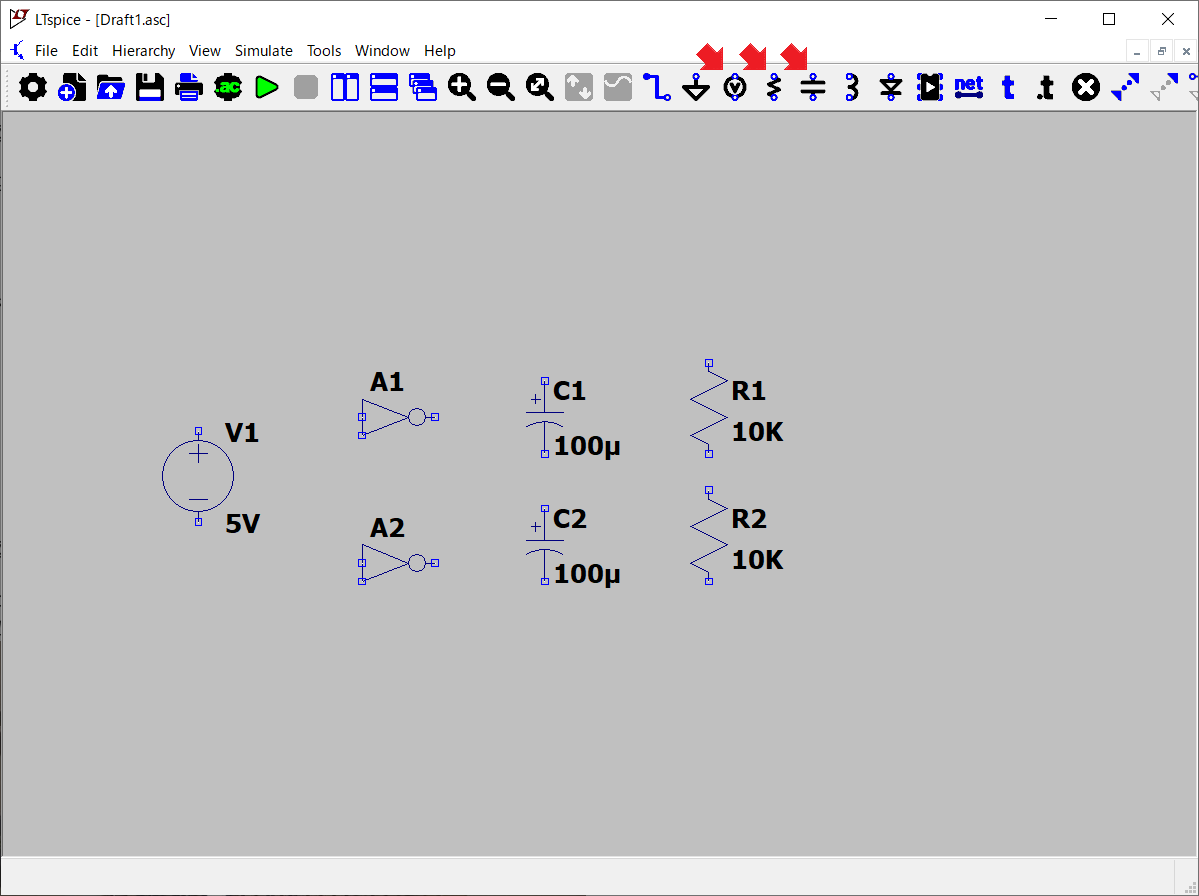

続いて、電源とコンデンサと抵抗を置く。

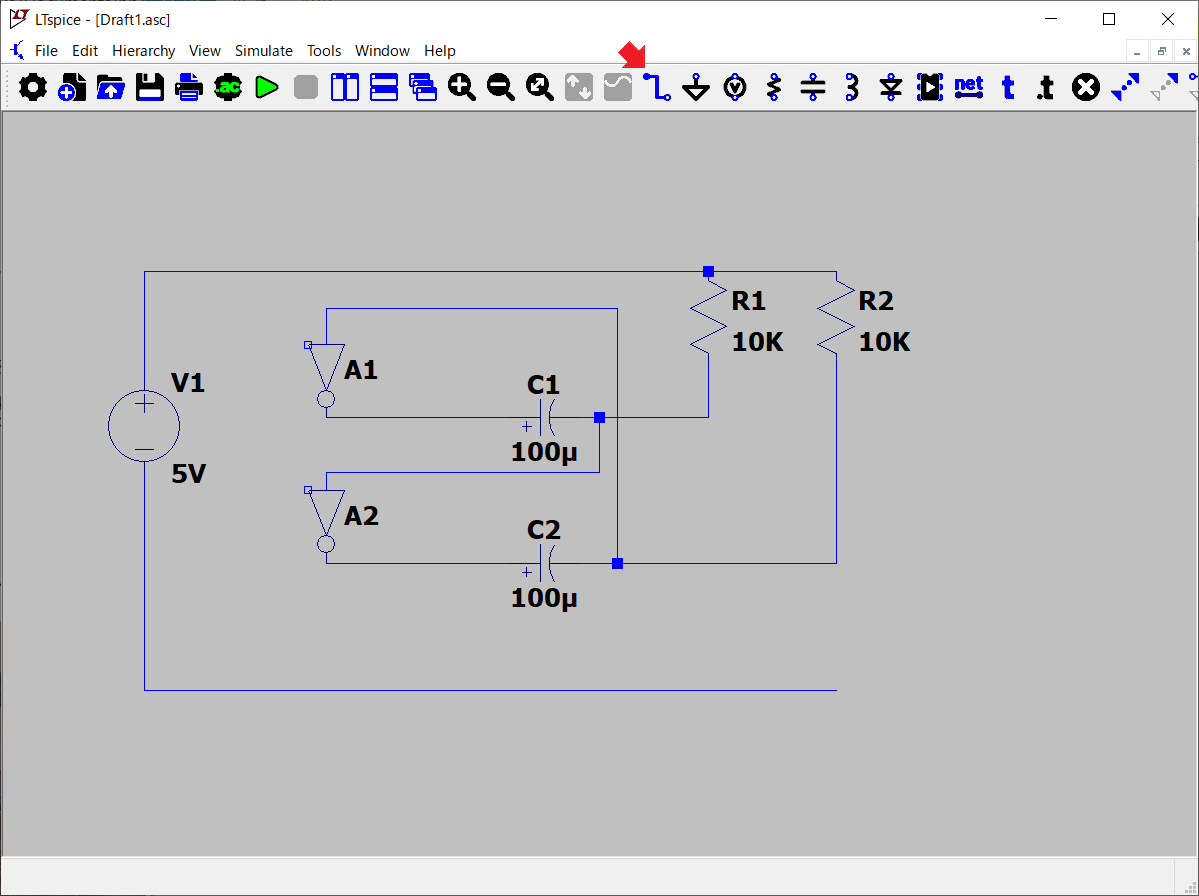

続いて、部品を移動させたり、回転させたり。

続いて、ダイオードの1S1588を探したけど、見つからず。むーん。

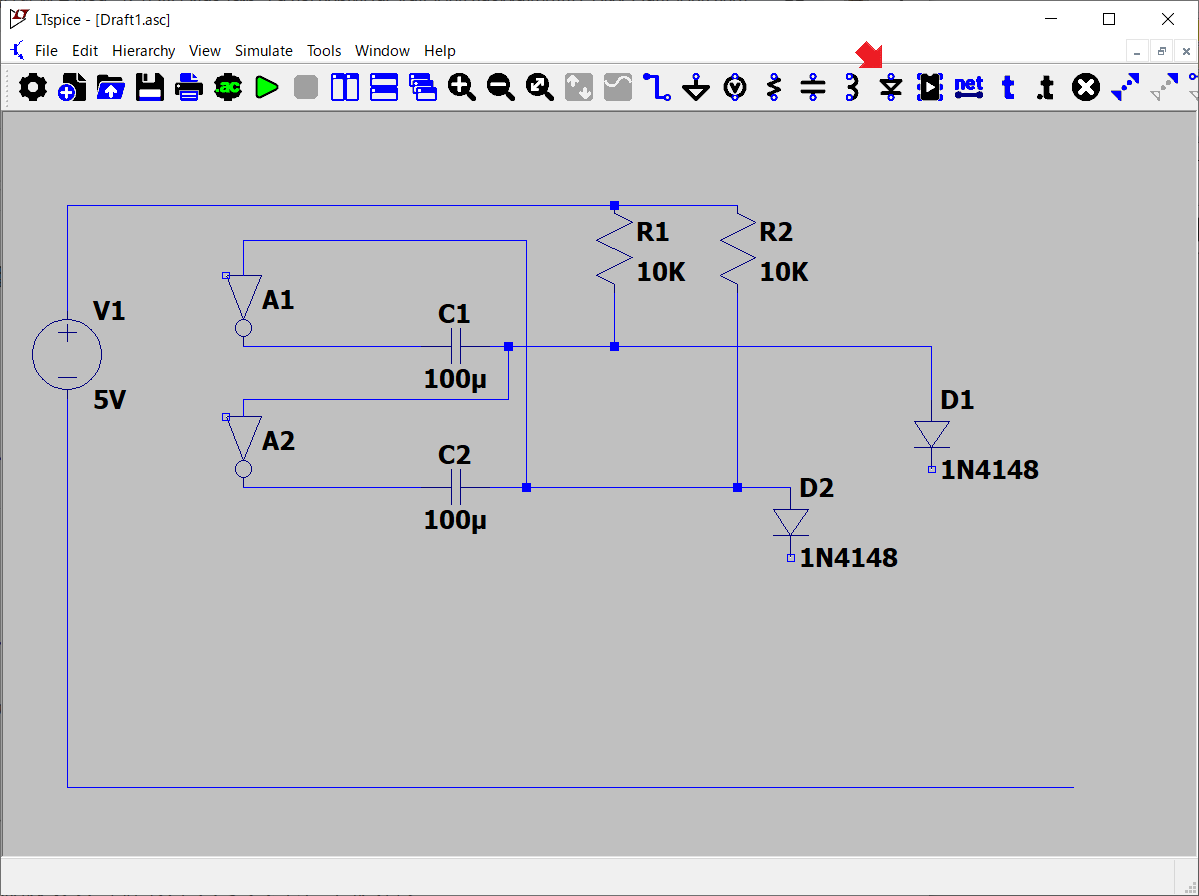

でも、互換性がある1N914と1N4148が見つかったので、1N4148を置く。

続いて、発光ダイオードは、そもそも型番が分からない。むーん。

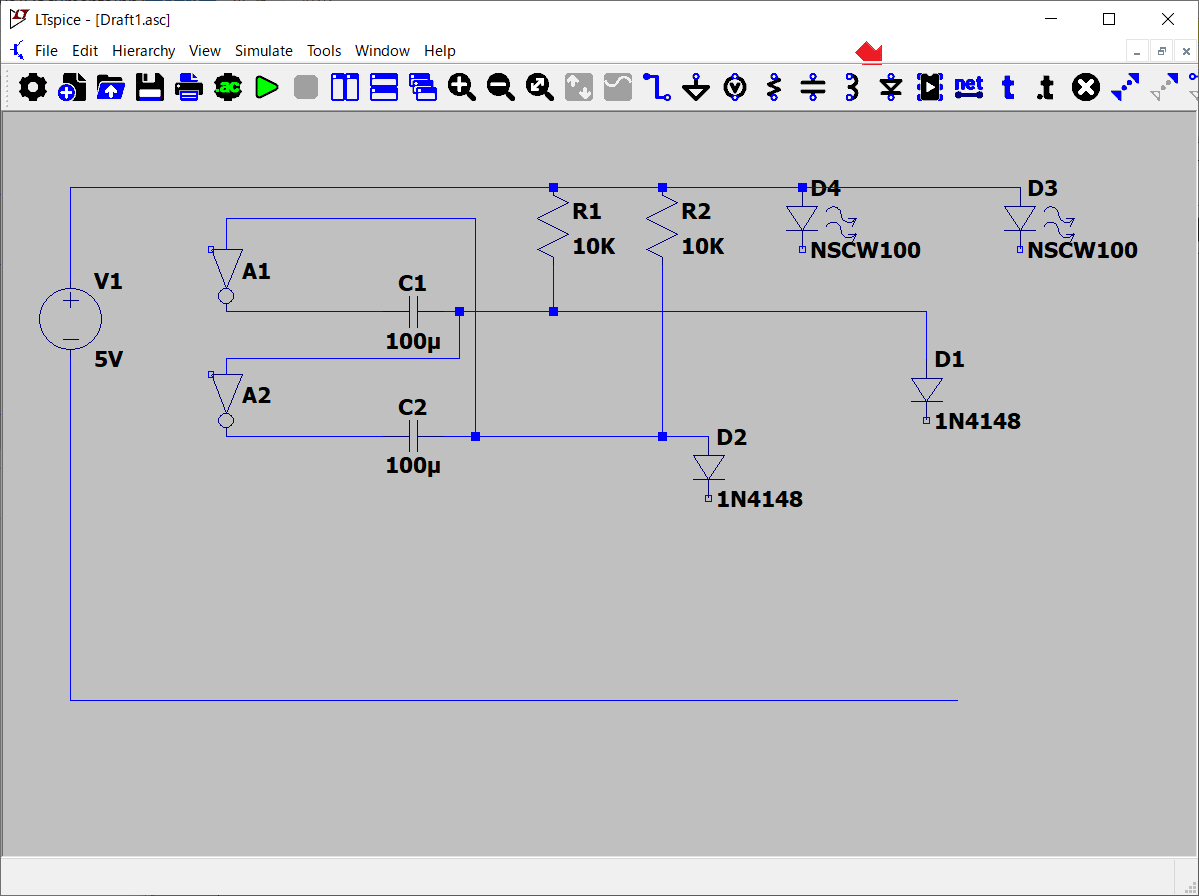

でも、日亜のNSCW100が見つかったので、置く。

続いて、トランジスタの2SC1815を探したけど、見つからず。むーん。

つーか、調べてみると、定番として長年使われてきたトランジスタの2SC1815やダイオードの1S1588は、互換性がある新しい製品で代替されて、今どき使われない、ってことみたい。そーなの？(-_-)化石の知識。

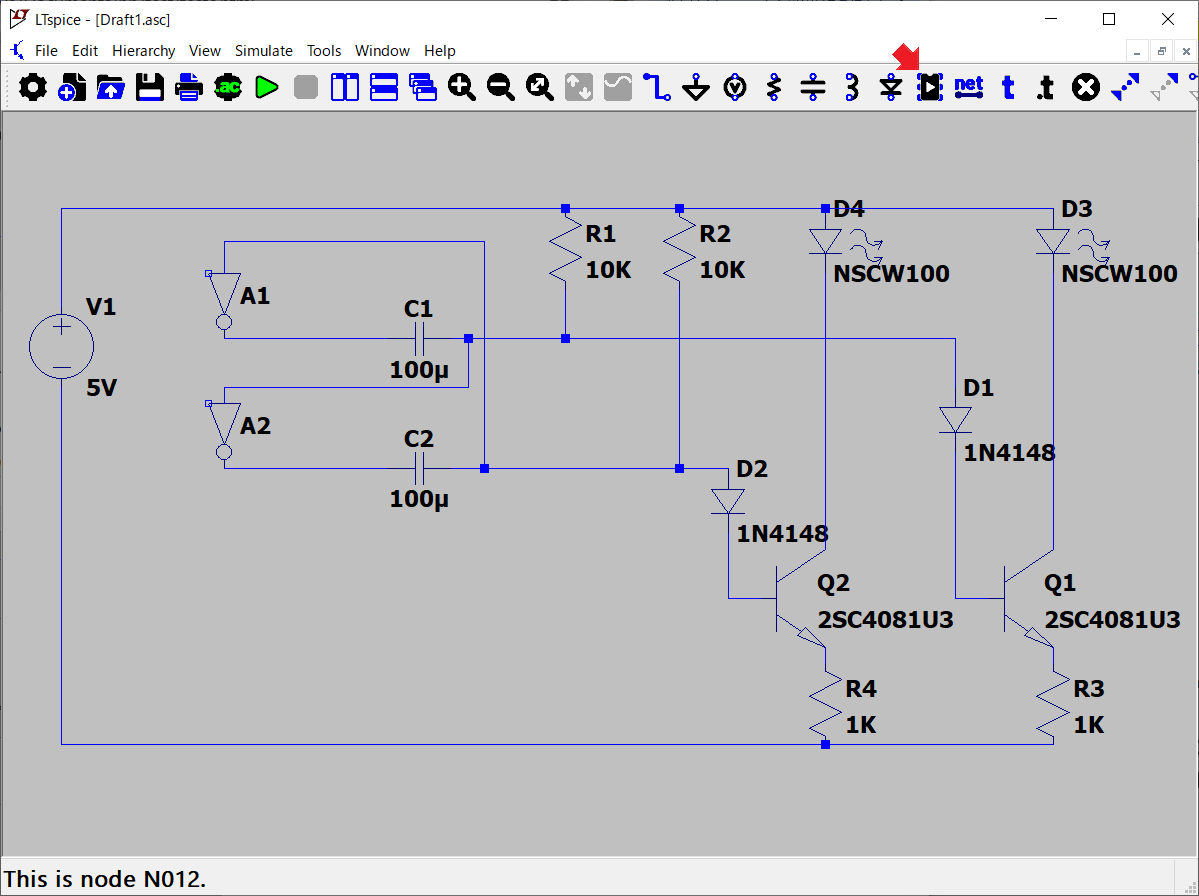

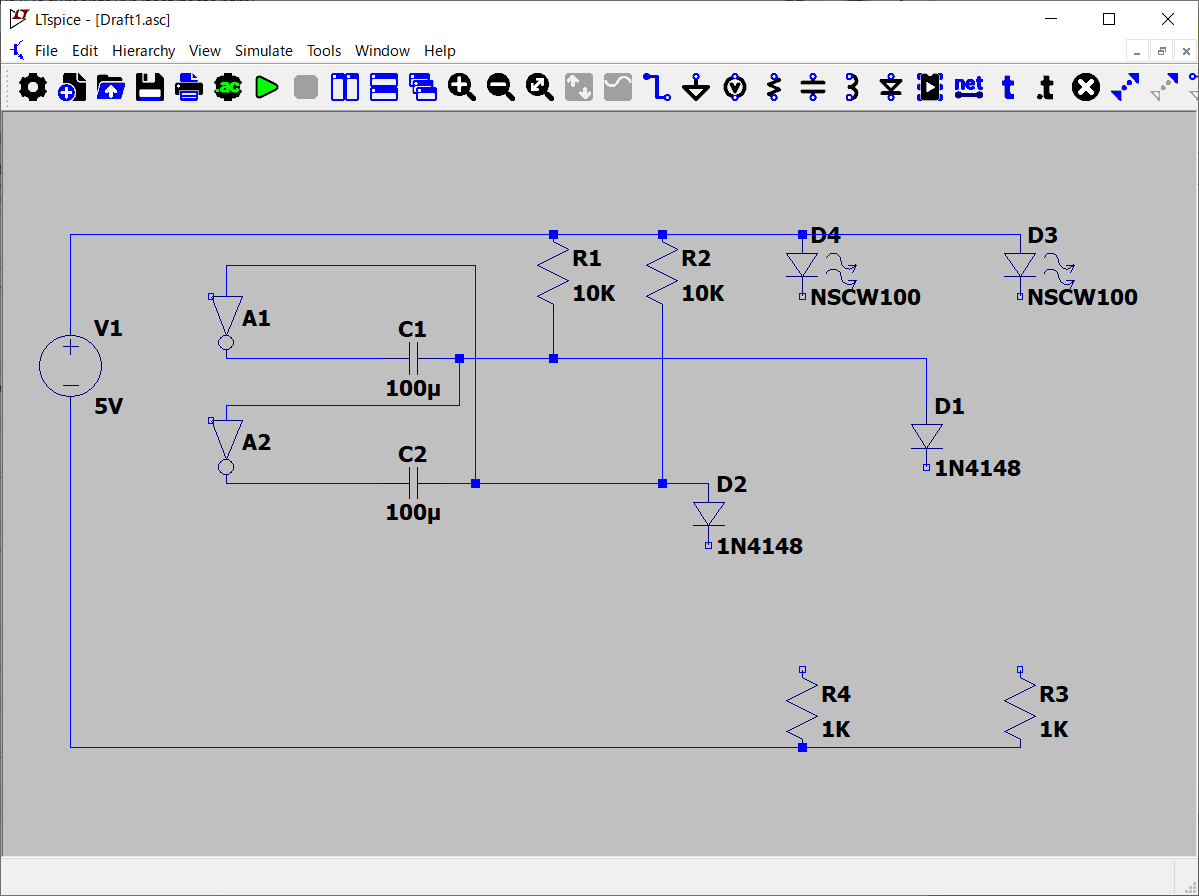

でも、2SC1815と同じNPN型で、かつ小信号用のROHMの2SC4081U3が見つかったので、置く。これで、何とか、回路図はできた。ふぅ。
